Rayfin User Guide

Mk1: IMX230 Sensor Specifications

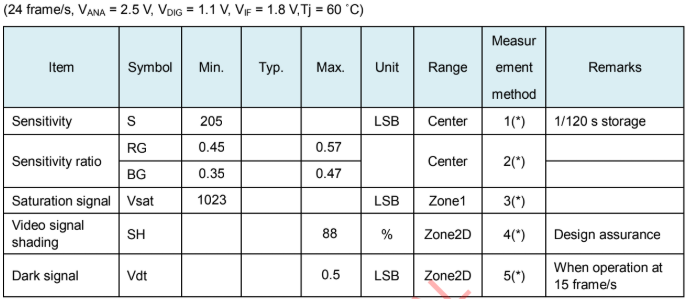

Image Sensor Characteristics (24 frame/s, Tj = 60  ̊C)

3ky1EdxDwA2a_v8IJashOhSOFiaZJzpXnoOlCXPL1cSXHeGxqZRSLQpAF3UEP9_Xg9JWSxliyAChkcH1x4oTFqu3STKbDuuyVjUPEhoXQQoKJrGIGqdFs2vDf6mZrfFu1uIfw9MJ0vPsU9XrahdNOckAGg=s2048
Image Sensor Characteristics (24 frame/s, Tj = 60  ̊C)

Sensor Type: Back-illuminated Exmor RS™ CMOS

Sensor size: Type 1/2.4" - 7216 x 5.497 µm

Shutter: Rolling

Pixel count: 21MP

RAW bit depth: 10-bit colour

Aspect ratio: 4:3

Resolution: 5344 x 4016 pixels

Pixel area: 5985.28 x 4497.92 µm

Pixel size: 1.12 µm (L and W)

Pixel surface area: 1.2544 µm

Key features: Image plane phase-detection AF, HDR imaging, white spot correction, NR

_dPWLUtTrxg0aAh3sr65W6IRgnn6AHcy_w6JgbXJ2B8xanIQI4Jq40wRE-RK24au-nxn_1_AO2H7EaDaV8FkQ2F10RW9vw5BrDWOumUrD6AddKKfBSWJTCrdmB3LKlUe5AmtIAVBk0vbMiHqQevIDhSZqQ=s2048

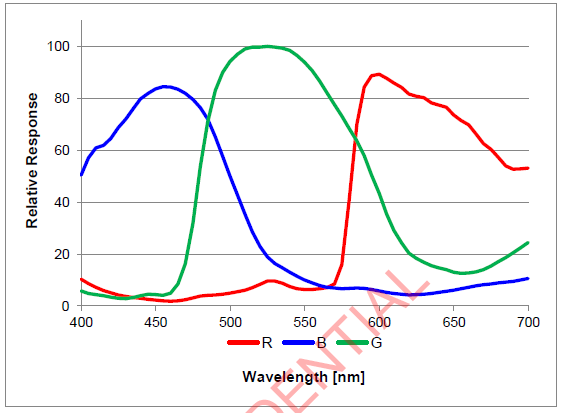

Spectral Sensitivity Characteristic
